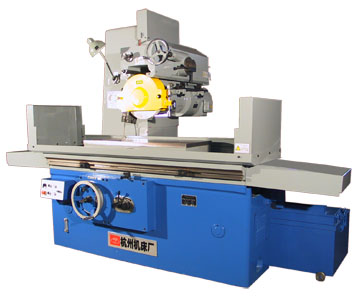

机床具有下列特点：
■ 工作台纵向运动由叶片泵驱动，运转平稳，噪声小，油池温升低，精度达到卧轴矩台平面磨床国家标准。（GB/T4022-1983）
■ 可进行槽和凸缘侧面的磨削。
■ 改进后的磨头横向进给机构，有液压自动进给和手动进给，操作方便。
■ 磨头垂直运动有快速升降机构，又能手动进给。
■ 磨头电动机和油泵电动机均采用Y系列电机，电气贯彻国家安全标准。
■ 外型美观，机床留有安装数显装置的位置。
主要规格参数：
型 号 | M7140H | M7140H×16 | |||
工 | 台面尺寸（宽×长） | mm | 400×1000 | 400×1600 | |
最大磨削尺寸（宽×长×高） | mm | 400×1000×400 | 400×1600×400 | ||
工作台最大纵向行程（最大） | mm | 1100 | 1650 | ||
工作台速度（无级） | m/min | 3-27 | 3-20 | ||
工作台T型槽槽数×宽度 | mm | 3×18 | |||
工作台承载量 | kg | 624 | 998 | ||
磨头 | 砂轮轴中心至工作台距离（最大） | mm | 575 | ||
磨头横向每行程断续进给量 | mm/次 | 3-30 | |||
磨头的最大行程 | 横向（手动及液动） | mm | ≥430 | ||
垂直（手动） | mm | 400 | |||
砂轮轴转速 | rpm | 1440 | |||
垂直进给手轮刻度盘值 | mm | 0.01 | |||
手轮每转磨头进给量 | mm | 1 | |||
砂轮尺寸（外径×宽×内径） | mm | φ350×40×φ127 | |||
电机功率 | 电机总功率 | kw | 8.99 | ||
磨头电机功率 | kw | 5.5 | |||
工作精度 | 加工表面对基面的平行度 | mm | 300:.0.005 | ||
表面粗糙度 | µm | Ra0.63 | |||
机床重量 | 净重 | kg | 3500 | 5000 | |
毛重 | kg | 4000 | 6500 | ||
外形尺寸（长×宽×高） | mm | 2295×1673×2035 | 4150×1673×2035 | ||
包装箱尺寸（长×宽×高） | mm | 2800×1830×2480 | 4500×1830×2480 | ||
随机附件：
电磁吸盘 | 1块 | 砂轮卡盘连砂轮 | 1套 |
砂轮修整器（不附金刚石砂轮刀） | 1套 | 退磁器（TC-1） | 1只 |
砂轮平衡架 | 1套 | 调整垫铁 | 5件（7件） |
特殊附件(另行计价)
正弦平口钳（ZPQ150） | 1件 | 金刚石砂轮刀 | 1支 |
