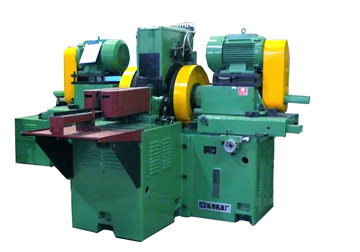

双端面磨床是一种高效率的平面加工机床，它在一次行程中能加工出两个具有相当高的精度及表面光洁度的平行端面。机床自动化程度高，一般一小时能加工出数千个工件。因此在轴承、液压机、汽车摩托车和电子等行业大量生产工业部门得到广泛应用。
该系列机床有圆盘送料式，贯穿送料式和往复送料式等形式，可根据工件形状来确定合适形式。具有自动上下料及送料机构。实现全自动十分方便，纳入自动化生产线成本低。
本系列机床共有三十多种型号，用户可按所加工的零件形状和尺寸洽谈订货。这可根据用户要求进行设计和生产。
主要规格参数：
型 号 | MY7650B(圆盘式) | MY7660A(圆盘式) | |
砂轮尺寸(外径×宽度×内径) | mm | Φ500×63×Φ305 | Φ600×75×Φ305 |
砂轮转速 | r/min | 970 | 920 |
两磨头移动最大行程 | mm | 240 | 240 |
磨头电机功率 | kw | 2×7.5 | 2×18.5 |
进给手轮每格 | mm | 0.0025 | 0.0025 |
金刚钻摆动速度 | 次/min | 8-20 | 8-20 |
送料转速或速度 | r(或m)/min | 1.2r | 1.2r |
工作台速度（最大） | m/min | ||
机床总功率 | kw | 约18 | 约40 |
工件精度 | Φ52的6205轴承外圈：平行度 0.002,尺寸差0.03；；粗糙度：Ra≤0.4 | Φ52的6205轴承外圈：平行度 0.002,尺寸差0.03；段面对外径垂直度：0.01；粗糙度：Ra≤0.63 | |
试磨中考核 | 件 | 连续磨削1000件，合格率≥99% | 连续磨削1000件，合格率≥99% |
机床净重 | kg | 5200 | 7000 |
装箱毛重 | kg | 6200 | 8000 |
主机外形尺寸 | mm | 2250×2100×1740 | |
装箱尺寸(长×宽×高) | mm | 3200×2150×2300 | 3200×4500×2200 |
由于技术不断发展本册仅供参考
