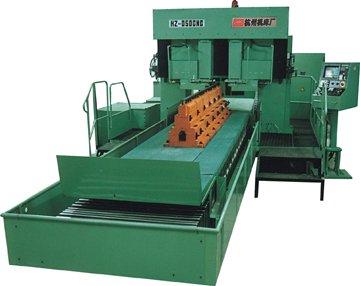

该机床采用龙门式结构布局，由双立柱、横梁及床身组成一个封闭的刚性框架结构。横梁固定不作升降，二个立式磨头分别安装在横梁的两侧，磨头上下有定位，磨头既可作水平移动还可作垂直升降。床身与工作台采用双V型导轨副；工作台为贴塑导轨。工作台纵向移动液压驱动，可进行无级调速。
机床数控系统采用FANUC的0-I系统，四根伺服电机轴分别控制两立式磨头的垂直进给、横向进给。X-Y、V-W可以实现联动。
该机床采用金刚石滚轮成型修整砂轮，成型磨削滑动体的4条滚道，并具有砂轮修整量的补偿功能，以保持磨削尺寸的一致性。砂轮修整器安装在工作台一端。
机床的主要参数：
1、主要规格 | ||
（1）工作台 | 宽×长 | 700×2500mm |
（2）龙门宽度 | 880mm | |
（3）龙门高度 | 390mm | |
2、加工范围 | ||
（1）直线导轨副滑快宽度 | 10～100mm | |
（2）直线导轨副滑块长度 | 最大 | 1000mm |
3、工作台 | ||
(1)工作台有效工作面尺寸 | 宽×长 | 400×1600mm |
(2)工作台纵向移动速度 | 液压无级调速 | 3～20m/min |
(3)工作台纵向最大行程 | 2700mm | |
(4)工作台T形槽宽度 | 18mm | |
(5)槽数 | 3 | |
4、磨头 | ||
(1) 磨头横向行程 | 200mm | |
(2) 磨头垂直行程 | 200mm | |
(3) 最小进给量 | 0．001mm | |
(4) 磨头高速电主轴（变频电机）
| 转速 | 36000r/min |
功率 | 11kW | |
(5) 砂轮修整器电动机 | 功率 | 1.1kW |
转速 | 2800r/min | |
5、磨削夹具基面的卧式磨头（附件） | 功率 | 4kW |
机床的最大垂直进给量和最大承载工件重量
最大垂直进给量: 主要视主轴功率和砂轮宽度而定
最大承载工件重量: 800kg
机床的重量和外形尺寸
机床净重(约) 15000kg
机床外形尺寸(长´宽´高) 8020´1620´1820mm
由于技术不断发展本册仅供参考
