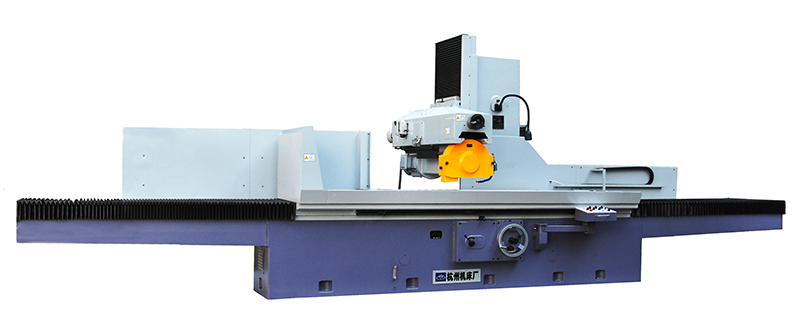

本机床是卧轴矩台平面磨床系列产品的扩充，是我公司最新开发的磨头移动式平面磨床。机床主要是以砂轮周边磨削工件的水平平面，也可用砂轮的侧面磨削工件的凸缘的垂直侧面，能加工钢、铸铁和有色金属制成的零件，工件可直接固定在工作台面上、或吸牢在电磁吸盘上、或其他夹具夹持进行磨削，使用范围广，适用于各种机械加工工厂、量具厂、汽车、磨具等行业零件磨削加工。
本机床具有下列特点：
■ 工作台导轨及拖板垂直导轨粘贴四氟乙烯导轨软带，耐磨性好，进给灵敏度高。
■ 工作台纵向运动有叶片泵驱动，运动平稳，噪音小。油池配有冷却装置，温升低，热变形小。
■ 磨削主轴采用前四后二轴承支承方式，轴承采用高精度成对角接触滚动球轴承。主轴回转精度高，磨削刚性好。主轴通过弹性联轴器由电机驱动。
■ 磨头横向进给运动采用滚珠丝杠+变频调速电机驱动，进给灵敏，也可手动。磨头垂直进给机构采用蜗轮蜗杆减速机构+滚珠丝杠+交流电机驱动，可快速升降，磨削时进给运动通过转动刻度手轮实现手动进给。
主要技术参数：
型号 | HZ-800 | |||
工作台 | 工作台面尺寸(宽×长) | mm | 800×2000 | |
最大磨削尺寸(宽×长×高) | mm | 800×2000×600 | ||
工作台纵向行程(最大) | mm | 2100 | ||
工作台速度(无级) | m/min | 5-25 | ||
工作台T型槽(槽数×宽度) | mm | 3×22 | ||
工作台承载量 | kg | 825 | ||
磨头 | 砂轮轴中心至工作台距离(最大) | mm | 825 | |
砂轮轴转速 | r/min | 1440 | ||
磨头垂直进给 | 手轮每格 | mm | 0.005 | |
快速进给 | m/min | 0.4 | ||
磨头机动横向进给 | 连续 | m/min | 0.5-1.5 | |
断续 | m/min | 5-20 | ||
磨头机动横向进给 | 手轮每转 | mm | 1.5 | |
砂轮尺寸(外径×宽×内径) | mm | Φ450×63×Φ203 | ||
电机功率 | 电机总功率 | kw | 约26 | |
磨头电机功率 | kw | 11 | ||
工作精度 | 加工表面对基面的平行度 | mm | 300:0.005 | |
表面粗糙度 | um | Ra0.63 | ||
机床重量 | 净重 | kg | 12000 | |
毛重 | kg | 约13000 | ||
外形尺寸(长×宽×高) | mm | 8050×2430×2650 | ||
包装箱尺寸(长×宽×高) | mm | 8400×2750×3050 | ||
