机床布局形式和适用范围：

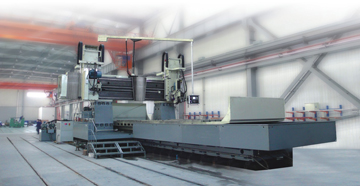

        本机床采用双立柱龙门式对称布局，由床身、双立柱及横梁组成封闭的框架结构。

        周边磨头的垂直进给、横向进给运动、砂轮修整运动；万能磨头的垂直进给、横向进给运动、旋转分度运动均由交流伺服系统驱动。数控系统采用SIEMENS 840D系统。

         本机床主要用于机床制造厂对机床床身、工作台、立柱、拖板、滑鞍、横梁等类零件导轨副的大批量、多品种、多规格的精加工磨削。能通过自动、手动（电手轮）对零件的主导轨平面进行周边磨削，并能对其他平面进行磨削。

        本机床具有加工零件的纵向直线度凹、凸补偿可选功能。

机床的主要结构与特点：

        ■ 床身、工作台采用优质铸铁,整体铸造具有良好的导向精度。床身导轨用手风琴式机床防护罩防护。床身与工作台导轨无压力自动润滑，润滑油流量可以调节。

        ■ 本机床采用双活塞杆固定，克服了长活塞杆的自重挠曲，另一方面，形成油缸自身结构缓冲及碟形弹簧吸振缓冲两层缓冲结构，克服工作台纵向运动换向的冲击力，减少冲击振动对磨削的影响。

        ■ 液压系统配置液压油温控制箱对油温进行调节。

        ■ 横梁结构采用整体铸造，具有足够的刚度。

        ■ 磨头垂向进给拖板采用滚珠丝杆，分别由交流伺服电机经减速后驱动，实现垂直进给运动。

        ■ 横梁装有自动定量集中稀油润滑系统，对滚珠丝杆、螺母副等处均采用定量集中稀油润滑，润滑方式既可以手动也可以自动。

        ■ 我公司采用德国STUDER精密外圆磨床，瑞士DIXI精密坐标镗床对磨床主轴零件进行精密加工，并有专业技师进行精密装配及调试。

        ■ 周边磨头和万能磨头均通过交流变频装置驱动，可无级调速。

        ■ 机床数控系统采用SIEMENS 840D交流伺服数控系统。

        ■ 本机床设有操作平台采用转臂悬挂式操作系统，操作箱为德国BERNSTEIN按钮箱，机床电气柜带电气柜空调器，避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观，便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。这样，使机床操作比较方便。

主要规格参数：
