机床布局形式：

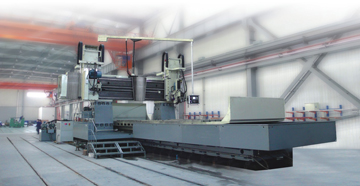

        本机床采用双立柱龙门式对称布局，由床身、双立柱及横梁组成封闭的框架结构。

        周边磨头的垂直进给、横向进给运动、砂轮修整运动；万能磨头的垂直进给、横向进给运动、旋转分度运动均由交流伺服系统驱动,共六轴，数控系统采用FANUC 31i系统。

        本机床主要用于机床制造厂对机床床身、工作台、立柱、拖板、滑鞍、横梁等类零件导轨副的大批量、多品种、多规格的精加工磨削。能通过自动、手动（电手轮）对零件的主导轨平面进行周边磨削，并能对其他平面进行磨削。

        本机床具有加工零件的纵向直线度凹、凸补偿可选功能。

机床的主要结构与特点：

        ■ 本机床的由床身、双立柱及固定横梁组成封闭的框架结构。床身与工作台导轨无压力自动润滑，润滑油流量可以调节。

        ■ 大型工作台的液压驱动鉴于龙门磨纵向行程长，工作台及被加工工件重量重，在工作台纵向驱动上，本机床采用液压驱动来拖动工作台的驱动方式。

        ■ 液压系统配置液压油温控制箱对油温进行调节。

        ■ 横梁结构采用整体铸造，具有足够的刚度。

        ■ 周边磨头拖板导轨和万能磨头拖板导轨，采用反变形原理设计导轨面曲线以抵消磨头横向移动的挠度。

        ■ 磨头垂向进给拖板采用滚珠丝杆，分别由交流伺服电机经减速后驱动，实现垂直进给运动。

        ■ 横梁装有自动定量集中稀油润滑系统，对滚珠丝杆、螺母副等处均采用定量集中稀油润滑，润滑方式既可以手动也可以自动。

        ■ 我公司采用德国STUDER精密外圆磨床，瑞士DIXI精密坐标镗床对磨床主轴零件进行精密加工，并有专业技师进行精密装配及调试。

        ■ 周边磨头和万能磨头均通过交流变频装置驱动，可无级调速。

        ■ 机床数控系统采用FANUC 31i交流伺服数控系统。

        ■ 本机床设有操作平台采用转臂悬挂式操作系统，操作箱为德国BERNSTEIN按钮箱，机床电气柜带电气柜空调器，避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观，便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。这样，使机床操作比较方便。

主要规格参数：
