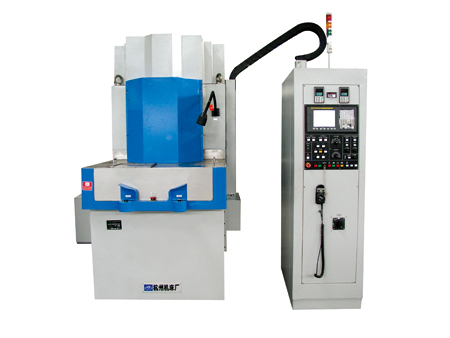

机床介绍：

        本机床为数控立轴贯穿式双端面磨床，适用于同时磨削加工工件的两个平行表面，具有磨削效率非常高、精度好、自动化程度高的特点。可广泛应用于轴承内外圈、活塞环、压缩机阀座、叶片、汽车与摩托车连杆等零件的批量化生产加工。也可适用非等面规则零件，尤其适用于薄型零件的磨削加工。

机床的主要结构特点：

        本机床数控系统采用FANUC-MD数控系统，控制轴数为2轴，分别是上磨头垂直进给（Y）、下磨头垂直进给（X）。对上、下磨头进给以及砂轮修整进行单独伺服控制或联动伺服控制。上、下磨头砂轮转速，砂轮修整器以及工件送料导向机构采用变频控制，可以有效的减少机床噪音，以及方便的调整磨削参数。能实现自动修整砂轮。机床电气柜带电气柜空调器，避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观，便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。

        主机采用框架型结构。下磨头作为基准安装在床身上，上磨头安装在立柱上，根据加工工件的需要，可通过调整连接立柱与床身的四颗螺栓来调节上磨头的角度。上、下磨头的进给采用磨头移动式，磨头中心与导轨中心重合，减少颠覆力矩。砂轮修整器位于床身的中间后部。上、下磨头旋转电机分别安装在立柱与床身的背部，并通过同步带传动。

机床应用范围：

        最大磨削外径φ170

        最大磨削高度60mm

        最小磨削高度1mm

机床的主要技术参数：
