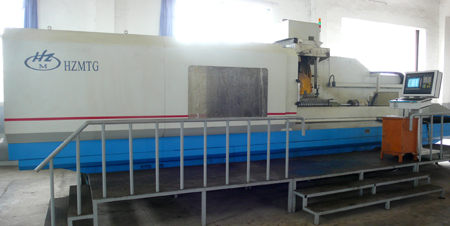

MK8850×30HZ 型数控瓦楞辊磨床

数控瓦楞辊磨床,系我公司成形磨系列产品之一,磨床应用了计算机数控技术和成形磨削的工艺,技术先进,操作简便。

        机床主机为卧轴矩台磨头移动式结构,采用西门子802DSL四轴数控系统,能对机床的四个轴,即X轴:工作台纵向运动;Y轴:磨头垂直进给;V轴:金刚滚轮修整器垂直运动;A轴:工件回转分度运动进行单独控制或三直线轴的联动控制,能自动完成工件磨削、砂轮修整及补偿的工作循环。

        机床具有磨削成形精度高,型面表面质量好,磨削效率高等特点,实现了机电一体化。

        机床主要适用于包装机械和纸箱的制造、修理行业中瓦楞辊齿形磨削,亦可用于其它窄长零件的窄长成形表面的磨削。机床还可以用于各种精致的合金钢瓦楞辊、压力辊等瓦楞纸箱的专用辊筒。(这些设计时需要考虑强调)



机床具有下列特点:

        ■ 工作台纵向移动由交流伺服电机驱动,通过无间隙联轴器直接带动滚珠丝杠副的运动来实现。纵向导轨为聚四氟乙稀耐磨滑动导轨。

        ■ 磨头垂直进给由交流伺服电机驱动,通过无间隙联轴器直接传动滚珠丝杠副来实现拖板及磨头沿立柱直线滚动导轨作上下垂直运动。采用电机顶置式丝杠悬挂式结构,保证垂直进刀精度。

        ■ 顶置式金刚滚轮修整器的垂直运动由交流伺服电机驱动精密滚珠丝杠而实现,采用滚动导轨形式,确保垂直运动精度。

        ■ 磨头主轴由变频电机直接驱动,变频器控制变频电机,以保证砂轮以最佳恒线速度进行对工件的磨削。

        ■ 工作台上装有精密的NC分度装置,用于瓦楞辊零件多槽磨削加工时的自动分度、精确定位。

        ■ XY轴的联动实现高精度中凸磨削。

        ■ YYV轴联动实现工件磨削时金刚滚轮对砂轮的连续修整。

        ■ 高压冷却及全封闭有效防护有利于切削效率的提高。

        ■ 系统具有自诊断功能,通过显示器显示各种故障报警和输入输出状态。



机床主要规格参数:

型   号

MK8850×30/HZ

工作台(宽´长)

mm

500´3000

工作台安装面(宽´长)

mm

500´4000

工作台最大承重

kg

1500

工作台纵向移动(X轴)

最大行程

mm

3000

速  度

mm/min

0-8000

磨头垂直进给(Y轴)

主轴中心到台面距离

mm

240-930

速  度

mm/min

0-2000

修整器垂直移动(V轴)

最大行程

mm

180

回转运动

工件分度范围


360°任意分度

(A轴)

磨头电机

功  率

kw

15

转  速

rpm

700-2500

砂轮尺寸

外 径

mm

550

内 径

mm

203

宽 度

mm

16

冷却冲洗泵

扬程

m

17-30

流 量

L/min

80

机床总功率

kw

约40

机床净重

kg

20000

机床外形尺寸(长´宽´高)

mm

9000×3000×3200
