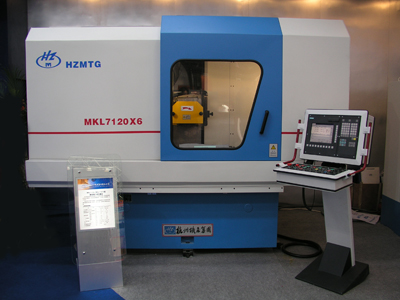

MKL7120×6、MKL7132×8、MKL7132×12数控强力成形磨

  本系列机床采用国内首创的新型立柱中腰移动式布局,拥有自主知识产权。机床运用成熟的换进给成形强力磨削技术,可由毛坯直接磨削成形,工艺先进,成形精度高,生产效率高,自动化程度高。

  机床主要用于磨削航空发动机和汽轮机叶片榫齿、机车连杆和柴油机气门摇臂接合齿、汽车转向泵、液压泵和压缩机转子槽、齿条、摆线轮、花键轴及其拉刀、推剪刀片、卡盘卡爪、鼠牙盘、游标卡尺、搓丝板、直线导轨等型面。

       采用成形砂轮加工,适用大余量缓进给强力磨削加工。

       本系列机床为军工、汽车、机车、液压件、模具等行业提供优良的设备。



  机床具有下列特点:

        ■     横向导轨置于立柱中部两侧,其结构属国内首创,具有自主知识产权。

        ■     XYZ三轴导轨具有先进的结构性和工艺性,进给灵敏,加工精度高。

        ■     采用西门子802D/810D/840D数控系统,对工作台纵向移动、磨头垂直进给、立柱横向进给、连续修整轴和砂轮主轴进行单独控制或联动。有线性插补和圆弧插补等补偿功能,能实现自动磨削循环。

        ■     较高的定位精度和重复定位精度。如采用全闭环控制,定位精度和重复定位精度。

        ■     多种成形修整技术的应用,台面金刚滚轮修整、金刚笔或金刚碟片通过YZ两轴联动修整、顶置金刚滚轮连续修整(CD),修整成形精度高;

        ■     纵向可配置高速滚珠丝杠,实现普通平磨的往复式磨削。

        ■     机床造型新颖;磨削区全封闭属环保型产品

        ■     贯彻强制性安全标准,采标先进。



主要规格参数:


由于技术不断发展本册仅供参考
