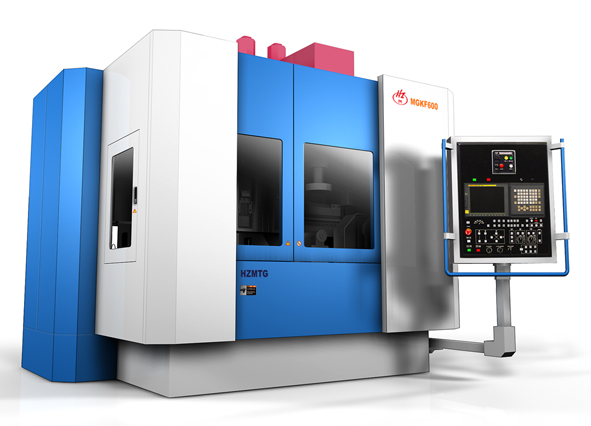

MGKF600 高精度数控立轴复合磨床

结构特点

        * 本机床采用整体立柱、单拖板纵向移动、双立轴磨头、立轴圆台布局型式,结构紧凑,造就整机的高刚性和高稳定性。

        * 立柱结构采用整体铸造结构,和横梁合为一体,具有足够的刚度,实现很高的纵向几何和数控精度。

        * 回转工作台采用端面闭式静压导轨+径向滚动轴承结构,具有很高的回转精度和动态刚性。

        * 主砂轮主轴采用高精度滚动轴承结构,安装BBT50砂轮自动交换结构、液压拉刀装置。

        * 砂轮修整:配备三类修整器,卧式金刚石碟片修整器、双金刚笔修整器、立式金刚石成型滚轮修整器。

        * 数控系统采用FANUC 18i-TB交流伺服数控系统。控制轴数为七轴,分别为拖板的纵向进给,主磨头、电主轴磨头和测量装置的垂直进给;主磨头、工作台驱动(SP轴);ATC砂轮库驱动(PMC)。

        * 砂轮库采用盘式结构,可间隔放置3片大砂轮和3片小砂轮,共计六片。

        * 立式装夹工件磨削,可实现一次装夹多工序复合加工。

        * 采用隔离和强制冷却来消除发热源。



应用范围:

      适合轴承类、齿轮类、套筒类零件的的高精度磨削加工,可在一次装夹工件中完成工件内圆、外圆以及端面的高精度磨削加工,达到很高的尺寸精度和几何精度。

      通过数控联动实现砂轮的锥形修整和圆锥磨削;通过砂轮的成形修整,实现内外圆的成形磨削,如轴承环的滚道磨削。

      适用于对圆柱、圆锥、球轴承内、外套圈、滚道及端面各表面的多批量、多品种、多规格的精加工磨削;也适用于齿轮类、套筒类等零件的高精度磨削加工。



主要规格参数:
