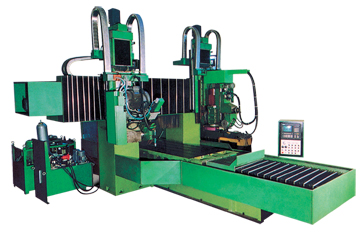

HZ-KD3015 龙门式导轨磨床

机床布局形式:

        本机床采用双立柱龙门式对称布局,由床身、双立柱及横梁组成封闭的框架结构。

        周边磨头的垂直进给、横向进给运动、砂轮修整运动;万能磨头的垂直进给、横向进给运动、旋转分度运动均由交流伺服系统驱动,共六轴,数控系统采用FANUC 31i系统。

        本机床主要用于机床制造厂对机床床身、工作台、立柱、拖板、滑鞍、横梁等类零件导轨副的大批量、多品种、多规格的精加工磨削。能通过自动、手动(电手轮)对零件的主导轨平面进行周边磨削,并能对其他平面进行磨削。

        本机床具有加工零件的纵向直线度凹、凸补偿可选功能。



机床的主要结构与特点:

        ■ 床身、工作台采用优质铸铁铸造,具有良好的导向精度。床身导轨用手风琴式机床防护罩防护。床身与工作台导轨无压力自动润滑,润滑油流量可以调节。

        ■ 鉴于龙门磨纵向行程长,工作台及被加工工件重量重,在工作台纵向驱动上,本机床采用双活塞杆固定,油缸拖动工作台的缸动杆定驱动方式。

        ■ 液压系统配置液压油温控制箱对油温进行调节。

        ■ 横梁结构采用整体铸造,具有足够的刚度。

        ■ 周边磨头和万能磨头均通过交流变频装置驱动,可无级调速。

        ■ 机床数控系统采用FANUC31i交流伺服数控系统。

        ■ 本机床设有操作平台采用转臂悬挂式操作系统,操作箱为德国BERNSTEIN按钮箱,机床电气柜带电气柜空调器,避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观,便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。这样,使机床操作比较方便。

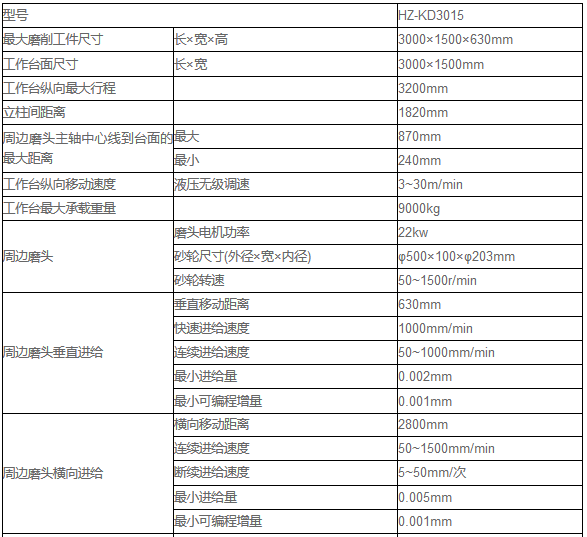

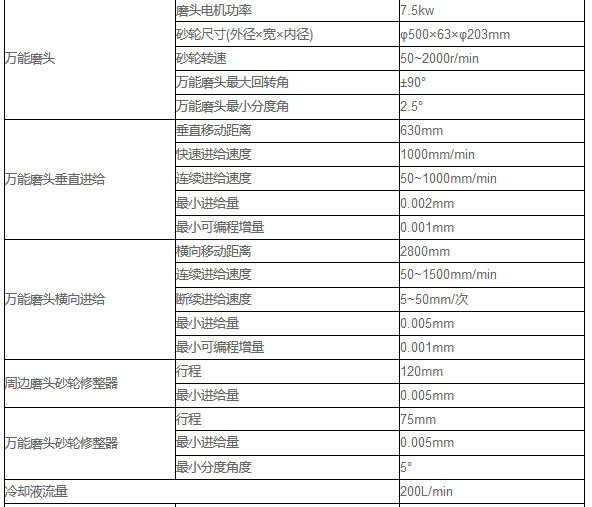

主要规格参数:
