HZ-KD4020 龙门式导轨磨床

机床布局形式

        该机床采用双立柱龙门式对称布局,由床身、双立柱及横梁组成封闭的框架结构。

        周边磨头的垂直进给、横向进给运动、砂轮修整运动;万能磨头的垂直进给、横向进给运动、旋转分度运动(其回转角度为±90°;最小分度角度为2.5°。)均由交流伺服系统驱动。故本机床为六轴数控机床,数控系统采用FANUC 31i系统。



机床的主要结构与特点:

        ■ 床身、工作台采用优质铸铁,整体铸造具有良好的导向精度。床身导轨用手风琴式机床防护罩防护。床身与工作台导轨无压力自动润滑,润滑油流量可以调节。

        ■ 大型工作台的液压驱动,克服了长活塞杆的自重挠曲,另一方面,形成油缸自身结构缓冲及碟形弹簧吸振缓冲两层缓冲结构,克服工作台纵向运动换向的冲击力,减少冲击振动对磨削的影响。液压系统配置液压油温控制箱对油温进行调节。

        ■ 横梁结构采用整体铸造,具有足够的刚度。

        ■ 周边磨头和万能磨均通过交流变频装置驱动,可无级调速。

        ■ 机床数控系统采用FANUC 31i交流伺服数控系统。

        ■ 本机床设有操作平台采用转臂悬挂式操作系统,操作箱为德国ROSA按钮箱,机床电气柜带电气柜空调器,避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观,便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。这样,使机床操作比较方便,在常温及正常湿度下能够正常使用。

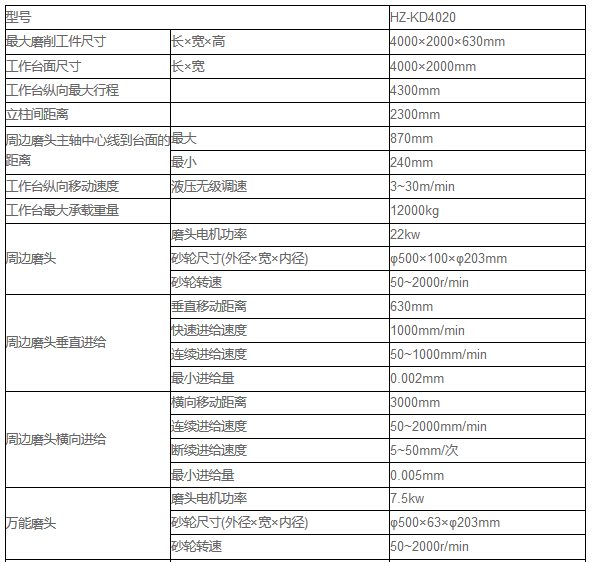

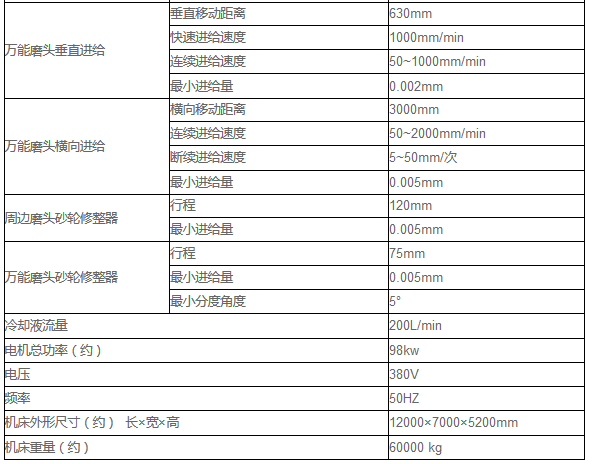

主要规格参数:
