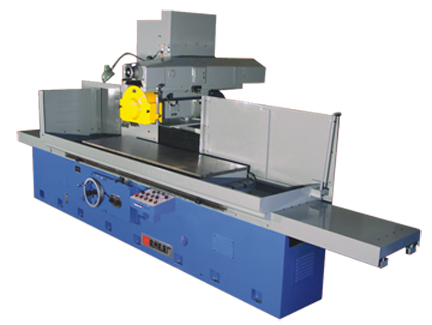

本系列机床主要是以砂轮的周边磨削工件平面的机床，也可磨削角尺、槽子、模具等，使用范围很广。适用于各种机械加工厂、汽车、模具、行业等零件加工工厂。本机床可以磨削钢、铁、及有色金属制成的零件。
本系列机床具有下列特点：
*本机床为磨头移动式机床，即工作台只在床身导轨上由液压驱动作纵向运动，磨头在拖板上作横向运动，拖板连同磨头在立柱上作垂直运动。
* 工作台和床身导轨副采用贴塑减摩滑动导轨副。
* 垂直运动和横向运动采用滚珠丝杠传动，垂直运动有快速升降，进给为手动；横向运动由柱塞油怪达驱动，横向进给可机动或手动。
* 在结构上留有安装伺服电机位置，可将油马达和交流电机调成伺服电机，配置数控系统，成为数控机床
主要规格参数：
型号 | M7160A×40/HZ | M7160×50/HZ | |
工作台工作面尺寸（宽×长） | 600×4000mm | 600×5000mm | |
最大磨削高度 | 600mm | 600mm | |
工作台最大行程 | 4100mm | 5200mm | |
工作台T字 | 槽数 | 3 | 3 |
宽度 | 22mm | ||
间距 | 160mm | ||
工作台纵向移动速度（无级调整） | 5～26m/min | 5～26m/min | |
主轴中心线到工作台面的距离 | 最大 | 850mm | 825mm |
砂轮尺寸 | 外径 | 500mm | 500mm |
内径 | 203mm | 203mm | |
宽度 | 63mm | 80mm | |
主轴转速 | 1440r/min | 1440r/min | |
磨头垂直进给 | 手轮每格 | 0.005mm | |
手轮每转 | 0.50mm | ||
快速进给 | 0.4m/min | ||
磨头垂直快速进给 | 0.5m/min | ||
每次最大垂直进给量 | 0.05mm | 0.05mm | |
磨头横向手动进给 | 手轮每格 | 0.01mm | 0.01mm |
手轮每转 | 1.5mm | 1.5mm | |
磨头横向机动进给 | 连续 | 0.5～1.5m/min | 0.5～1.5m/min |
断续 | 5～20mm | 5～20mm | |
磨头电机功率 | 18.5kw | 18.5kw | |
液压电机 | 功率 | 11kw | 7.5kw |
转速 | 1500r/min | 960r/min | |
液压泵 | 排量 | 136ml/r | 153ml/r |
垂直电机 | 功率 | 1.1kw | 1.1kw |
转速 | 960r/min | 910r/min | |
横向电机 | 功率 | 2.2kw | 2.2kw |
转速 | 1500r/min | 1500r/min | |
冷却泵电机 | 功率 | 0.12kw | 0.24kw |
转速 | 2790r/min | ||
磁性分离器电机 | 功率 | 0.06kw | 0.18kw |
转速 | 1400r/min | ||
机床总功率 | 约35kw | 约29.7kw | |
机床最大承载(包括夹具或吸盘) | 3700kg | 4200kg | |
机床外形尺寸(长×宽×高) | 约12000×2900×3000mm | 约13500×2430×2650mm | |
机床重要 | 约20000kg | 约17000kg | |
由于技术不断发展本册仅供参考
