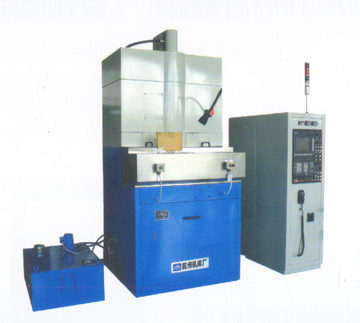

MKY7735 MKY7760B 数控立轴双端面磨床

   本机床采用西门子802D数控系统,对上、下磨头以及送料机构进给进行单独控制或联动,能实现自动循环磨削及自动修整砂轮。适用于磨削工件两平行端面。如采用不同送料夹紧机构,可以磨削压缩机阀片、汽缸盖、泵转子、泵定子等零件的两侧面,尤其适用于大批生产。

        本机床的磨削精度高,可以磨削的范围广尤其是在薄型工件方面。



机床具有下列特点:

        ■     机床布局紧凑,结构刚性好。

        ■     床身为箱式双层壁结构。

        ■     机床上、下磨头导轨均采用日本THK高精度、高刚性、长期免维修的直线滚动导轨。

        ■     磨头轴承采用FAG轴承,能承受轴向和径向联合载荷,极限转速高。

        ■     砂轮修整装置由半圆盘体和砂轮构成,可以同时对上、下磨头的CBN砂轮作精确修整。

        ■     机床安装意大利马尔波斯测量仪,自动测量工件的厚度,与数控系统实现联控,实现自动修整砂轮和自动循环磨削。

        ■     有环保型的全封闭罩壳。

        ■     完美的冷却自动循环净化装置,并配有冷却温控系统。

        ■     机床送料盘及导向机构,可根据不同磨削对象作变型设计,使用范围大。



主要规格参数:

型号

MKY7735

MKY7760B

数控系统

西门子802D

FANUC-MC

砂轮尺寸(外径×内径×厚度)

Φ305×Φ155×50

Φ600×Φ305×63

最大工件直径mm

Φ100

Φ150

最小工件厚度mm

2.5

3

砂轮转速(转/分)

1284

919

磨头电机功率(kw)

7.5

18.5

最小进给量mm

0.001

0.001

工件精度

以Φ52的6205轴承外圈:平行度0.003mm,尺寸差0.01mm,粗糙度Ra≤0.8

机床总功率(kw)

≈22.58

≈42.8

装箱毛重(kg)

5000

7000



由于技术不断发展本册仅供参考
