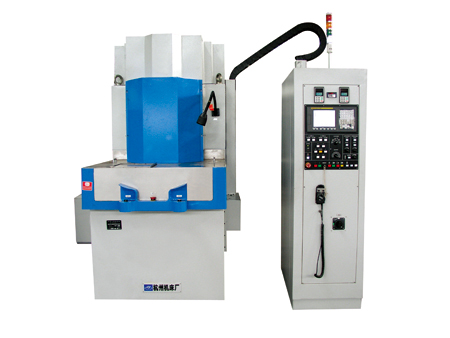

MKZ7760A 数控立轴贯穿式双端面磨床

机床介绍:

        本机床为数控立轴贯穿式双端面磨床,适用于同时磨削加工工件的两个平行表面,具有磨削效率非常高、精度好、自动化程度高的特点。可广泛应用于轴承内外圈、活塞环、压缩机阀座、叶片、汽车与摩托车连杆等零件的批量化生产加工。也可适用非等面规则零件,尤其适用于薄型零件的磨削加工。



机床的主要结构特点:

        本机床数控系统采用FANUC-MD数控系统,控制轴数为2轴,分别是上磨头垂直进给(Y)、下磨头垂直进给(X)。对上、下磨头进给以及砂轮修整进行单独伺服控制或联动伺服控制。上、下磨头砂轮转速,砂轮修整器以及工件送料导向机构采用变频控制,可以有效的减少机床噪音,以及方便的调整磨削参数。能实现自动修整砂轮。机床电气柜带电气柜空调器,避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观,便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。

        主机采用框架型结构。下磨头作为基准安装在床身上,上磨头安装在立柱上,根据加工工件的需要,可通过调整连接立柱与床身的四颗螺栓来调节上磨头的角度。上、下磨头的进给采用磨头移动式,磨头中心与导轨中心重合,减少颠覆力矩。砂轮修整器位于床身的中间后部。上、下磨头旋转电机分别安装在立柱与床身的背部,并通过同步带传动。



机床应用范围:

        最大磨削外径φ170

        最大磨削高度60mm

        最小磨削高度1mm



机床的主要技术参数:

型号

MKZ7750

砂轮尺寸规格(外经×内经×厚度)

PL500×203×63 mm

砂轮转速

1050r/min

两磨头移动最大距离

2×100mm

两金刚钻顶尖间的距离

96mm

磨头电动机功率

2×18.5kW

转速

1440r/min

磨头进给电机功率

2×1.6kW 8Nm

砂轮修整电机功率

0.37kW

送料电机功率

0.75kW

最小进给量

0.001mm

数控轴重复定位精度

≤0.003mm

砂轮修整器电动机功率

0.37kw

砂轮修整器摆动速度

6r/min

磁性分离器电动机功率

0.09kw

冷却泵电动机功率

0.37kw

主机外形尺寸(长×宽×高)

300×210×240cm

主机净重

5.2t

机床毛重

6.2t





由于技术不断发展本册仅供参考
