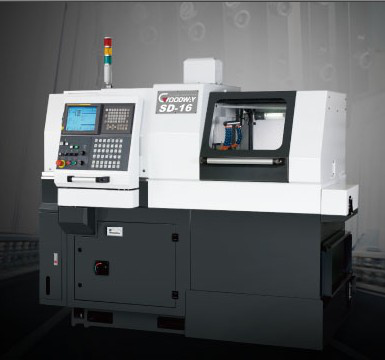

走心式车铣复合机SD 系列



                        背向刀具系统


机型SD-16SD-20
背面加工能力最大夹持外径Ø 16 mmØ 20 mm
最大前取长度80 mm80 mm
最大凸出长度30 mm30 mm
背面刀具刀具数量44
钻孔能力 ( 内径刀具 )Ø 8Ø 8
攻牙能力 ( 内径刀具 )M6 x P1.0M6 x P1.0
副主轴最高转速8,000 rpm 10,000 rpm
马达规格 ( 连续 / 15 分 )0.55 / 1.1 kW1.5 / 2.2 kW


*1 选配拆换式动力刀具座
本型录之规格如有变更,恕不另行通知。



机型SD-16SD-20
加工能力最大加工直径Ø 16 mmØ 20 mm
一次开夹
最大加工长度
导套175 mm -
复合式导套-140 / 50 mm
( 导套 / 无导套 )

外径刀具刀具数量65 6
刀具规格□ 12 mm□ 10 mm□ 12 mm□ 12 mm
内径刀具刀具数量44
套筒规格ER16ER16
最大钻孔能力Ø 10 mmØ 10 mm
最大攻牙能力 M8 x P 1.25M12 x P 1.25
侧铣动力刀具刀具数量 23344 ~9*1
最高转速8,000 rpm6,000 rpm
伺服马达规格0.4 kW 1.0 kW
套筒规格ER11ER16
最大钻孔能力Ø 6 mmØ 8 mm
最大攻牙能力M5 x P0.8M6 x P1.0
最大端铣能力Ø 7 mmØ 10 mm
主轴最高转速10,000 rpm10,000 rpm
马达规格 ( 连续/ 30 分 )2.2 / 3.7 kW2.2 / 3.7 kW
最小分度0.088o0.088o
快速进给30 m/min.30 m/min.
控制器FANUC Oi -TFFANUC Oi -TF
主轴中心高度1,075 mm1,075 mm
冷却水箱容量 140 L140 L
机器外观尺寸 ( 长 x 深 x 高 )2,390 x 1,140 x 1,900 mm
机器重量 2,000 kg2,100 kg
