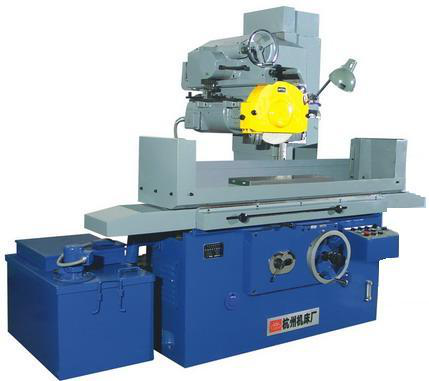

机床具有下列特点：
■ 机床采用移动布局，立柱右置（相对操作者而言），拖板与立柱结构新颖合理，整机刚性好，磨头功率大。
■ 工作台纵向运动，磨头横向运动均由叶片油泵驱动，运动平稳，噪声小，油池温升低。
■ 机床各导轨为贴塑摩导轨副。
■ 磨头垂直运动可快速升降，进给用手动。
■ 磨头横向进给有液压自动进给，操作方便。
■ 机床的自动润滑系统润滑各导轨的丝杆。
■ 机床精度达到卧轴矩台平面磨床国家标准。（GB/T4200-1983）
主要参数：
型号 | M7120E/HZ | |||
工 作 台 | 工作台面积（宽×长） | mm | 200×630 | |
最大磨销尺寸（宽×长×高） | mm | 200×630×320 | ||
工作台纵向行程（最大） | mm | 730 | ||
工作台速度（无级） | m/min | 2-20 | ||
工作台T型槽（槽数×宽度） | mm | 1×14 | ||
工作台承载量 | kg | 157 | ||
磨 头 | 砂轮轴中心至工作台距离（最大） | mm | 495 | |
磨头横向每行程断续进给量 | mm/次 | 5-18 | ||
砂轮轴转速 | r/min | 1440 | ||
垂直进给 手动每格 | mm | 0.005 | ||
快速升降速度 | m/min | 0.4 | ||
手动横向进给 手轮每转磨头移动 | mm | 约2 | ||
机动横向进给 | 连续 | m/min | 0.5-1.8 | |
断续 | mm | 5-18 | ||
砂轮尺寸（外径×宽×内径） | mm | Φ350×32×Φ127 | ||
电机 | 电机总功率 | kw | 7.68 | |
功率 | 磨头电机功率 | kw | 5.5 | |
工作 | 加工表面对基面的平行度 | mm | 300:0.005 | |
精度 | 表面粗糙度 | μm | Ra0.63 | |
机床 | 净重 | kg | 2800 | |
重量 | 毛重 | kg | 3500 | |
外形尺寸（长×宽×高） | mm | 2400×1150×2050 | ||
包装箱尺寸（长×宽×高） | mm | 2750×1740×2250 | ||
随机附件：
电磁吸盘 | 1块 | 砂轮修整器（不附金刚石钻） | 1套 |
砂轮平衡轴 | 1副 | 机床垫铁 | 5套 |
砂轮卡盘连砂轮 | 2套 | <spa, 10.5pt="" n=""> |
特殊附件（另行计价）
砂轮平衡架 | 1件 | 正弦平口钳（ZPQ150） | 1件 |
金刚石砂轮刀 | 1支 |
