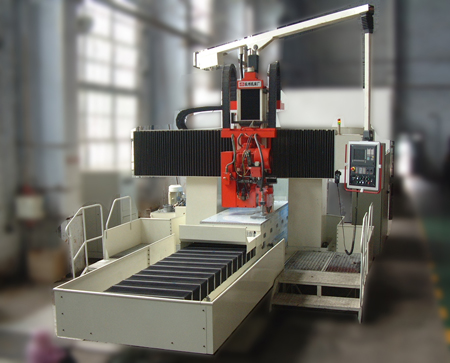

HZ-K2515A 龙门式平面磨床

机床布局形式:

        该机床采用双立柱龙门式对称布局,由床身、双立柱及横梁组成封闭的框架结构。横梁上有拖板,周边磨头沿拖板导轨作垂直升降运动;拖板沿横梁导轨作横向运动;工作台往复运动由液压驱动。床身与工作台采用双V型滑动导轨副;工作台导轨为贴塑耐磨导轨。

        周边磨头的垂直进给、横向进给运动、砂轮修整进给运动均由交流伺服电机驱动,数控系统采用FANUC 0iMD系统。



机床的主要结构与特点:

        ■ 床身、工作台采用优质铸铁,整体铸造具有良好的导向精度。床身导轨用手风琴式机床防护罩防护。床身与工作台导轨无压力自动润滑,润滑油流量可以调节。

        ■ 工作台的纵向驱动,克服了长活塞杆的自重挠曲,形成油缸自身结构缓冲及碟形弹簧吸振缓冲两层缓冲结构,克服工作台纵向运动换向的冲击力,减少冲击振动对磨削的影响。液压系统配置液压油温控制箱对油温进行调节。

        ■ 磨头垂向进给拖板采用滚珠丝杆结构,由交流伺服电机经减速后驱动,实现垂直进给运动。垂向进给导轨副采用贴塑导轨,具有良好的吸震性。

        ■ 磨头主轴结构是磨床的关健,直接影响磨削的精度、粗糙度、波纹度及磨削效率。本机床在吸收了意大利FAVRETTO的技术基础上,融合了杭机五十年来对磨头主轴结构的研究,采用高精度成组角接触轴承套筒式结构,由交流电机通过多楔带和主轴卸荷装置驱动主轴转动。这样就减少传动皮带张紧力对主轴的影响,保证了磨削的精度及粗糙度。同时该机床又具有较高的磨削效率。磨头主轴轴承选用进口精密主轴轴承。

        ■ 磨头通过交流变频装置驱动,可无级调速。

        ■ 本机床设有操作平台。采用转臂悬挂式操作系统,机床电气柜带电气柜空调器,避免电气系统发热温升对系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观,便于维修。机床配有安全警示灯。这样,使机床操作比较方便,在常温及正常湿度下能够正常使用。



主要规格参数:

型号

HZ-K2515A

最大磨削工件尺寸

长×宽×高

2500×1500×630mm

工作台面尺寸

长×宽

2500×1500mm

工作台纵向最大行程

3000mm

立柱间距离

1820mm

周边磨头主轴中心线到台面的距离

最大

870mm

最小

240mm

工作台纵向移动速度

液压无级调速

3~30m/min

工作台最大承载重量

7000kg

周边磨头

磨头电机功率

22kw

砂轮尺寸(外径×宽×内径)

φ500×100×φ203mm

砂轮转速

50~1500r/min

周边磨头垂直进给

垂直移动距离

630mm

快速进给速度

1000mm/min

连续进给速度

50~1000mm/min

最小进给量

0.002mm

周边磨头横向进给

横向移动距离

1800mm

连续进给速度

50~1000mm/min

断续进给速度

5~50mm/次

最小进给量

0.005mm

周边磨头砂轮修整器

修整运动行程

120mm

最小进给量

0.005mm

冷却液流量

200L/min

机床外形尺寸(约)

长×宽×高

10000×5000×4800mm

电机总功率(约)

75kw

数控电机总功率

12kw

电压

380V

频率

50HZ

机床重量(约)

36000 kg
