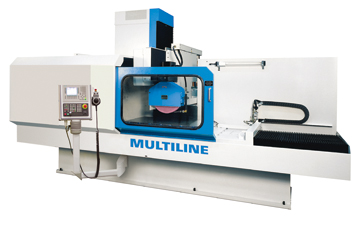

EL1507HZ 高精度数控平面磨床

      本磨床采用加强型立柱,垂直拖板安装于立柱上,带动横向磨头上下运动,横向磨头前后移动,工作台左右运动,整机刚性好。机床主要是用砂轮圆周进行磨削,用于高精度平面、沟槽及台阶的高精度磨削外,还可以实现非平表面的成形加工;也可以选配其他附件拓展加工领域。

      广泛适用于机床工具、精密模具、。汽车、电器行业外,还适用于航空发动机、IT电子等行业。



磨床具有下列特点:

        ■     本机床由床身、立柱和左右运动的工作台组成,床身、立柱、工作台、横向拖板及垂直拖板均采用整体焊接钢结构,具有足够的刚性。

        ■     导轨采用顶级品牌德国Rexroth Star 高精度线性预警导轨,具有运动精度高,工作平稳无爬行,承载能力高,刚性好,摩擦力微小等优点。

        ■     机床装有中央控制润滑系统,当导轨、滚珠丝杠、螺母副等某一处少油时,及其具有自动报警功能,确保润滑顺畅。

        ■     Y、Z轴二轴都采用预紧线性导轨。保证高精度、大承载、易于驱动、使用寿命长。

        ■     由于具有较低的摩擦力,能达到最小进给率及较高的台盟面移动速度,较小的热变形保证了精度。

        ■     磨头主轴结构采用aba z&b磨床公司对磨头结构独到研究成果。保障了磨削的精度。粗糙度、波纹度及磨削效率。最大电机功率可达到235kw。为目前为止世界上磨床上采用最大的主轴电机功率之一。本机床磨头主轴采用大功率11kw电机,德国顶级Kessler品牌。

        ■     机床数控系统采用SIEMENS 802D 交流伺服数控系统。

        ■     具有反向间隙、螺距误差、配有USB接口、电手轮、硬盘等。具有DNC功能;配有标准的数控操作面板及机床操作面板;主轴驱动、进给驱动均采用西门子611D装置,数控系统轴均带编码器。

        ■     机床各运动部件刚性好、进给灵敏度高,采用”伺服电机+滚珠丝杆”典型的纯机械方式。



机床的操作:

      本机床采用适合人体工艺设计,采用可移动式按钮站,机床电器柜带电器柜空调,避免电气系统发热温升系统的影响。电气柜采用槽板布线结构。元件布置及布线合理、整齐、美观、便于维修。柜内配有全套内部照明、调试用插座及其它相关附属设施。机床配有安全警示灯。
