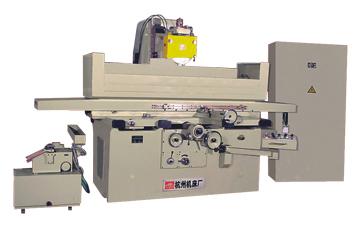

本高精度卧轴矩台平面磨床主要用于精密磨削，磨削精度和光洁度都很高。操作方便，垂直有微量进给。适用于加工各种零件和刀模具。特别适用于磨削高精度、高光洁度的零件或工具，并具有较高的磨削效率。
机床具有以下特点：
*本高精度卧轴矩台平面磨床采用十字工作台的布局形式，立柱和磨头的结构紧凑，垂直进给灵敏度高，保证了横向导轨的精度。
*工作台横向进给采用滚柱导轨，由交流变频电机控制无级调速，可获得精细的断续和连续进给，因此可进行高光洁度磨削。
*工作台纵向运动采用叶片式可逆变量泵和闭式液压系统，运动和换向平稳，噪音小，油池温升低。
*磨头采用小孔节流静压轴承，具有较高的刚度和回转精度。
*磨头上随机装有自动砂轮修整器，修整速度可以无级调整，修整轨迹与工作台面平行，保证了修整质量优良。结构精巧，操作方便，可以用来粗修和精修砂轮。
主要规格参数：
型 号 | MG7132 | |||
工 作 台 | 台面尺寸（宽×长） | mm | 320×1000 | |
最大磨削尺寸（宽×长×高） | mm | 320×1000×400 | ||
工作台纵向行程（最大） | mm | 1100 | ||
工作台纵向移动速度（无级） | m/min | 3-25 | ||
工作台拖板横向行程 | mm | 350 | ||
工作台横向自动进给 | 连续（无级调速） | mm/min | 10-1500 | |
断续（无级调速） | mm | 0.1-10mm/纵向单行程 | ||
纵向手轮每转移动量 | mm | 7 | ||
拖板横向刻度盘每转移动量 | mm | 4 | ||
刻度盘每格刻度值 | mm | 0.1 | ||
微动把手每转移动量 | mm | 0.05 | ||
微动把手每转移动量 | mm | 0.002 | ||
工作台T型槽槽数×宽度 | mm | 3×18 | ||
工作台承载量 | kg | 329 | ||
磨 头 | 砂轮轴中心至工作台距离（最大） | mm | 550 | |
磨头快速升降速度 | mm/min | 170 | ||
砂轮轴转速 | rpm | 1500 | ||
垂直手轮每转移动量 | mm | 1 | ||
刻度盘每格移动量 | mm | 0.01 | ||
点动垂直微量进给每次 | mm | 0.001/0.002 | ||
砂轮尺寸（外径×宽×内径） | mm | Φ300×32×Φ75 | ||
电机功率 | 电机总功率 | kw | 8.5 | |
磨头电机功率 | kw | 5.5 | ||
工作精度 | 加工表面对基面的平行度 | mm | 300:0.002 | |
表面粗糙度 | µm | Ra0.08 | ||
机床重量 | 净重 | kg | 4500 | |
毛重 | kg | 6000 | ||
外形尺寸（长×宽×高） | mm | 3285×1595×2035 | ||
包装箱尺寸（长×宽×高） | mm | 3870×1950×2400 | ||
附件
随机附件 | |||
电磁吸盘(320×1000mm) | 1块 | 砂轮卡盘连砂轮 | 2付 |
砂轮平衡轴 | 1付 | 砂轮平衡架 | 1件 |
砂轮修整器（不附金刚钻） | 1套 | 机床垫铁 | 6套 |
退磁器TC-1 | 1套 | ||
由于技术不断发展，本册仅供参考
