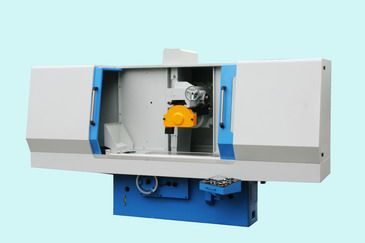

HZ-0342CK1、M7140×142CK 程控系列卧轴矩台平面磨床

主要规格和参数:

型号

HZ-034/2CK1

M7140×14/2CK

工作台

工作台面尺寸(宽×长)

mm

320×1400

400×1400

最大磨削尺寸(宽×长×高)

mm

320×1400×400

400×1400×400

工作台纵向行程(最大)

mm

1100

1650

工作台纵向速度(无级)

m/min

3-20

3-20

工作台T型槽(槽数×宽度)

mm

3×18

工作台承载重量(含电磁吸盘)

kg

800

998

磨头

砂轮轴中心至工作台距离(最大)

mm

575

磨头垂直最小进给量

mm

0.005

垂直最大机动速度

m/min

400

磨头横向最小进给量

mm

0.02

横向进给速度

m/min

0.5~3

砂轮轴转速

r/min

1440

砂轮尺寸(外径×宽×内径)

mm

Φ350×40×Φ127

电机功率

电机总功率(约)

kw

8

9

磨头电机功率

kw

4.5

5.5

垂直伺服电机功率

kw

1.2

横向伺服电机功率

kw

1.2

标准工作精度

加工表面对基面的平行度(等厚度)

mm

300:0.008

300:0.005

表面粗糙度

um

Ra0.63

机床重量

净重(约)

kg

5000

5100

毛重(约)

kg

6800

6900

外形尺寸(长×宽×高)

mm

4150×1673×2035

4150×1673×2035

包装箱尺寸(长×宽×高)

mm

4500×1700×2400

4500×1750×2400

本资料仅供参考,以随机产品说明书为准
